Reseña histórica
Unidades de tres coches para servicios regionales en líneas sin electrificar, adquiridos conjuntamente a la serie 592. Con peor resultado, el último vehículo de esta serie circuló en 2009, siendo vendidos varios ejemplares a Argentina. 25 unidades fueron reformadas desde 1997 a la serie 596, de un solo coche motor.
Características técnicas
Constructor |
CAF / BW / FIAT |
Unidades construidas |
124 |
Año de construcción |
1982 a 1984 |
Composición |
M-R-M |
Nº de motores diesel |
4 (4 tiempos sobrealimentado) |
Tipo de motor |
FIAT 8217.32.110 |
Nº de cilindros |
6 en línea |
Diámetro y carrera cilindros |
137 x 156 mm. |
Transmisión |
Mecánica (Fiat) |
Diámetro de ruedas nuevas |
910 mm. |
Ancho de vía |
1.668 mm. |
Anchura de la caja |
2.910 mm. |
Altura del techo sobre el carril |
4.058 mm. |
Longitud entre topes (Motor) |
24.180 mm. |
Longitud entre topes (Unidad) |
71,42 m. |
Potencia nominal |
880 CV (648 KW.) |
Velocidad máxima |
120 Km/h. |
Potencia continua por motor |
280 CV (206 KW ) a 2.000 r.p.m. |
Peso en orden de marcha (Unidad) |
136 t. |
Peso por eje (Motor) |
11,33 t. |
Freno neumático |
Aire comprimido |
Mando múltiple |
3 unidades |
Tipo de enganche |
Scharfenberg |

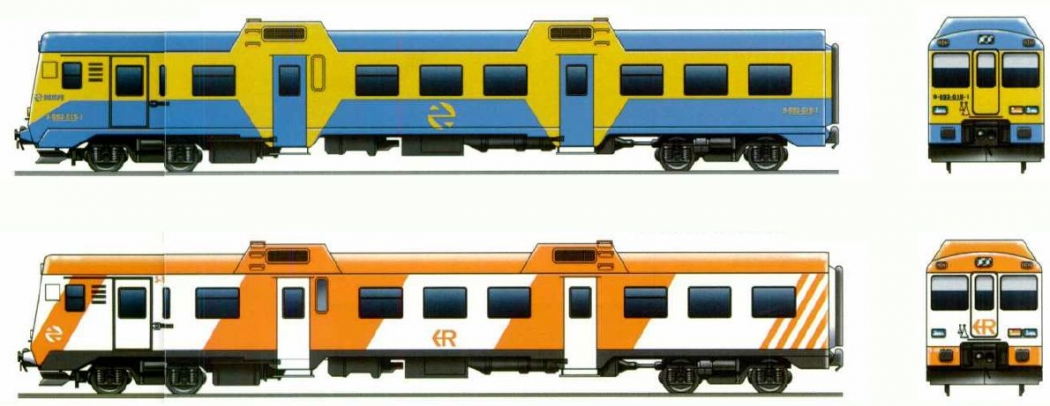

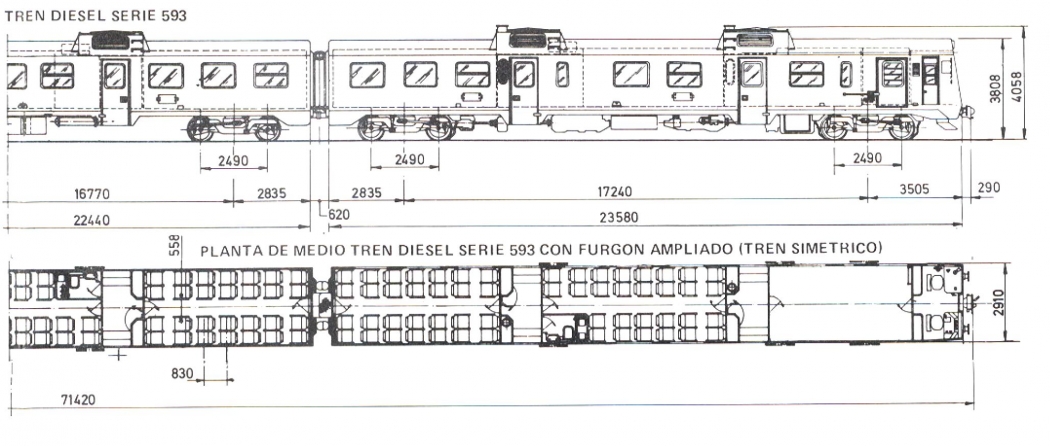

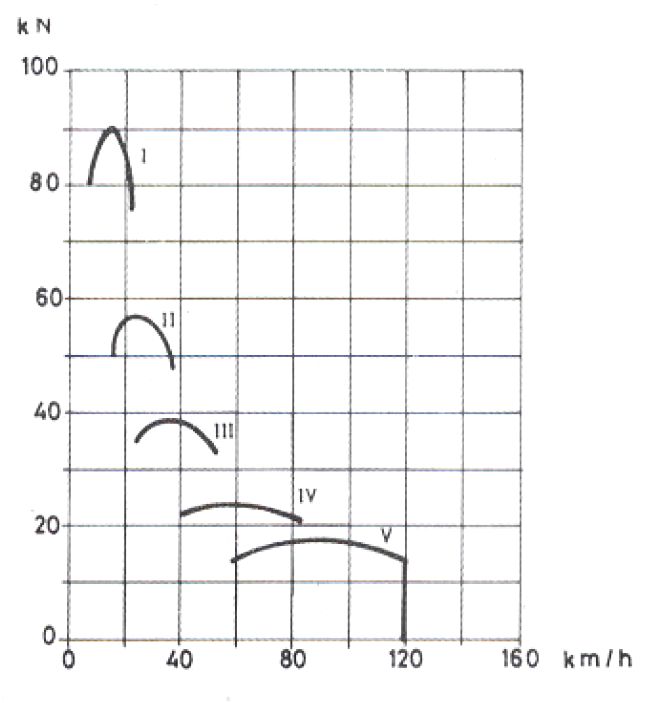

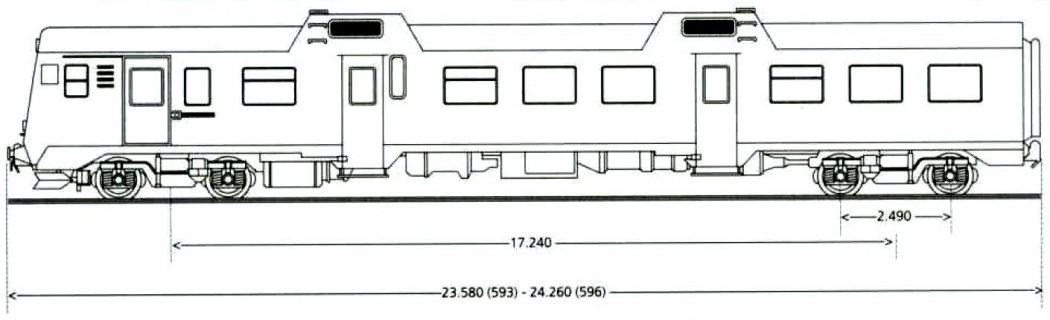

Esquemas técnicos
Autor: Archivo FFE / Vía Libre
Autor: Archivo FFE / Vía Libre
Autor: Archivo FFE/Renfe
Autor: Archivo FFE/Renfe
